本公司三相树脂绝缘干式变压器产品是在德国 AEG 公司优秀的企业文化、管理模式、开发技术指导下采用先进的仪器装备设计、制造，历经严格的可靠性考验。SCB系列 10kV、20kV和 35kV级三相树脂绝缘干式电力变压器通过国家变压器质量监督检验中心的全部例行、型式和特殊试验以及气候 C2、环境 E2 和燃烧 F1 等级试验。SCB-2500/12.47 电力变压器通过 KEMA 试验室的短路试验.SCB-1600/11和 SCLB-2000/20 电力变压器通过 KEMA 型式试验，SCLB-2500/13.8 通过荷兰 KEMA 型式试验,带柜和连接母排的整套于式变压器通过同济大学十木工程防灾国家重点实验室的抗震试验:变压器线圈通过上海船舶设备研究所检测中心的 -40°冷冻储存试验和三防试验。产品出口美国及世界各地，同时也在国内销售。
主要技术参数
-
容量：160-16000kVA
-
电压：35kV 及以下
-
调压范围：无励磁调压 士5%、土2x2.5%或其它有载调压 士4x2.5%、士3x2.5% 或其它
-
相数：3 相
-
频率：50Hz或 60Hz
-
联 结 组：Dyn11、Yyn0、Yd11、YNd11 或其它
-
绝缘等级：F级或H级
-
绝缘水平：1kV级 AC3、6kV级 LI60AC20、10kV级 LI75AC35、20kV级 LI125AC50、35kV级L170AC70
-
冷却方式：自冷(AN)、自冷(AN)/风冷(AF)或其它
-
防护等级：IP00、IP20、IP23、IP24、IP30 或其它
-
正常使用条件：海拔不超过 1000m 环境气温不高于 40°C最低气温户内不低于一5°C、户外不低于-30°C
产品特点
- 安全、难燃防火、低噪声、无污染,可安装在负荷中心的节能环保型产品。气候 C2、环境 E2 和防火 F1 等级的可靠性产品。
- 高、低压全箔式结构线圈，抗雷电冲击和短路能力强，运行可靠性高。
- 高、低压全环氧树脂真空浇注结构线圈，局部放电量小，均可设风道(专利技术)，防潮和散热性能好，可在100% 相对湿度和 -25°C下投入正常运行，风冷时容量提高25~40%。
- 安装和维护简便，运行损耗低，综合运行成本低。
- 配备抗电、磁场干扰的温度显示和控制系统，可附计算机接口，实现远程控制和监测，为变压器安全运行提供保障。
- 可配防护外壳和连接母排，适宜户内或户外使用;户内拼装式结构外壳可不受安装地点门框限制，连接母排可与开关柜母排直接拼接，适用性强。
产品参数
10 kV级三相树脂绝缘干式电力变压器技术参数和外形尺寸
| 相数 | 3 相 |
| 频率 | 50Hz |
| 使用条件 | 正常使用条件 |
| 高压 | 10(11、10.5、6.3、6.0)kV |
| 高压分接范围 | 士5% 或 士2x2.5% |
| 低压 | 0.4kV |
| 联结组标号 | Dyn11 或Yyn0 |
| 调压方式 | 无励磁调压 |
| 绝缘等级 | F或H |
| 高、低压线圈真空环氧树脂浇注 |

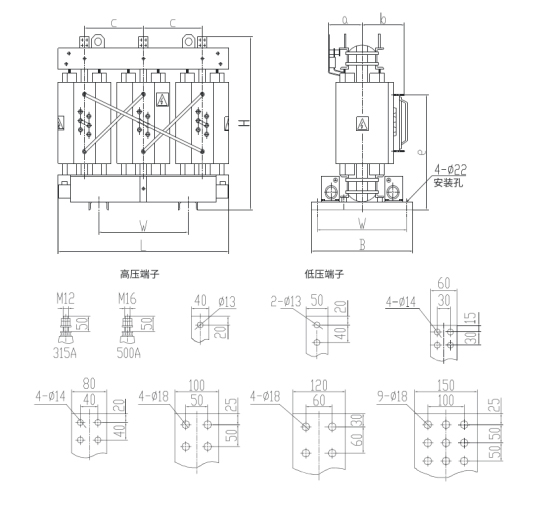

10kV级三相树脂绝缘干式电力变压器外形尺寸和接线端子图
变压器柜防护等级执行 GB4208 标准。
户内式:变压器柜种类按防护等级分有IP20、IP30、IP21等。
户外式:变压器柜种类按防护等级分有IP23、IP24、IP34 等。
特点:可防止人体接近柜内危险部件和相应固体异物进入柜内，通风散热性能良好，变压器与柜体可分体运输及安装或整体运输及吊装。
材质:标准变压器柜采用钢板喷塑型，可抗 200小时的盐雾腐蚀;也可用不锈钢板或铝合金板制造。
附件:门板上装有控制接线箱;门板上还可装温度显示控制器，有载调压产品门板上还可装有载调压控制器。
本公司还可配套供应和安装柜内镀锡连接铜排;能经受地震引发的地面加速度ag:水平方向 0.6g，垂直方向 0.3g考验。

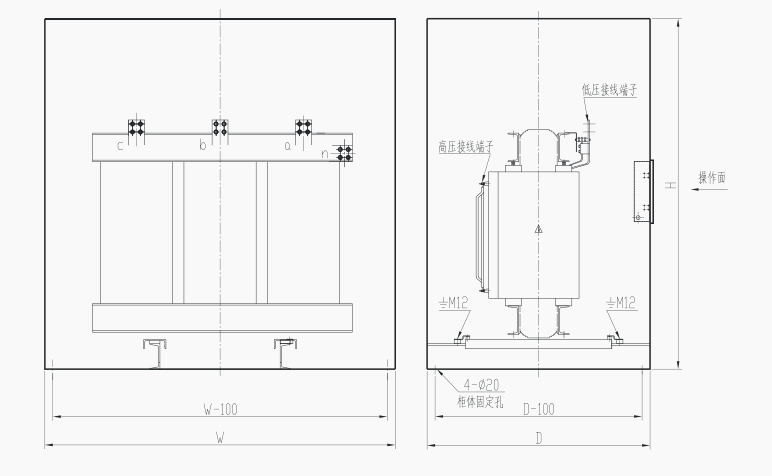

SCB系列10kV,20kV及35kV级变压器柜外型尺寸图
