SecoGear系列是一款紧凑型空气绝缘开关设备,在设计上有所创新,在安全性、可靠性、性能及可持续性方面位于行业前沿。根据 GB/T3906 和IEC 62271-200交流金属封闭开关设备标准，在国家权威试验机构获得认证。SecoGearP/V开关设备能控制和保护电缆、变压器、电容和电机等工业常用设备。SecoGearP/V能在所有中压电力切换、控制和防护应用领域一展所长。
产品特点
- 户内通用的安全可靠型开关设备
- 配备最新的固封极柱式SecoVac VB2 Plus真空断路器
- 留有足够空间的电缆室，便于电缆连接
- 内部燃弧等级达到AFLR，最高40kA/1s，50kA/0.5s
- 试验同时符合 GB和 IEC标准
- 完整的联锁系统，防止不正确操作，提高了安全性
- 12kV及以下抗震水平达到AG5，24kV达到AG3
- 户内交流金属封闭开关设备，用于各类变、配电站紧凑型设计的空气绝缘开关设备
最高质量标准
根据GB/T3906，IEC62271-200标准，SecoGearP/V系列通过了国家权威试验机构的型式试验。根据GB/T1984，IEC62271-100标准，SecoVac系列真空断路器同样通过了国家权威试验机构的型式试验。P/V系列产品中配备了该系列的断路器。采用最高质量标准的先进技术和制造工艺;我们的工程师集成了核心技术。结合断路器、机制设计、真空电弧控制技术、绝缘技术以及电场控制和分析技术，创造出了高可靠性的紧凑型系统。SecoGearP/V系列采用了目前最佳的中压技术。SecoGearP/V-12 额定电压为 3.6/7.2/12kV，额定电流从 630A 到5000A(4000A及以上时要求强制风冷)， SecoGearP/V-24额定电流从630A到3150A(3150A时要求强制风冷)。
所有SecoGear 开关设备都配备了相关规格的 SecoVac VB2 Plus 真空断路器。
-
IP等级
IP防护等级表示 SecoGearP/V 系列的固体和液体防渗透能力，防护等级用 IP 前缀加两个字符表示。外壳防护等级为IP4X，柜内不同隔室间的防护等级为IP2X。
-
环境温度高
应用于船舶的电气设备的使用条件远比一般陆地上的严峻。温度是其中很重要的一个因素，因此装运登记条例要求开关设备能够在较高的环境温度(40°C或更高)下工作。如环境温度超过40°C，请与当地销售工程师联系。
-
组装高效节能
SecoGear 系列的生产环境高效节能。设计过程和所用的材料标准，无需特殊的处理或制造过程，从而降低了开关设备制造和组装过程中的能耗。
-
材料使用高效
除能源以外,我们也关注组装过程中材料使用的效率。例如，铝锌钢板的切割采用高级套料工具，产生的废物最少。其他产品组件的设计和制造也遵循类似的准则。
-
现场检查服务次数最低
SecoGear 系列的生命周期长达20年;但在整个生命周期中，维护消耗的能源却最低。得益于其绿色绝缘和开关技术，在生命周期中也没有有害SF6 气体泄漏的危险,无需额外的 SF6气体压力检查维护。
-
材料再利用或循环
SecoGear和 SecoVac 系列使用的所有材料都能再利用，对环境也没有不良影响。这充分体现了我们在产品设计和生产中承担的社会责任。
-
运行过程中能源损失最低
SecoGear 系统中的搭接面或转换点的数目绝对是最少的。这降低了潜在“热点”的数目，降低了触头表面额外的能源损失。
性能与参数
-

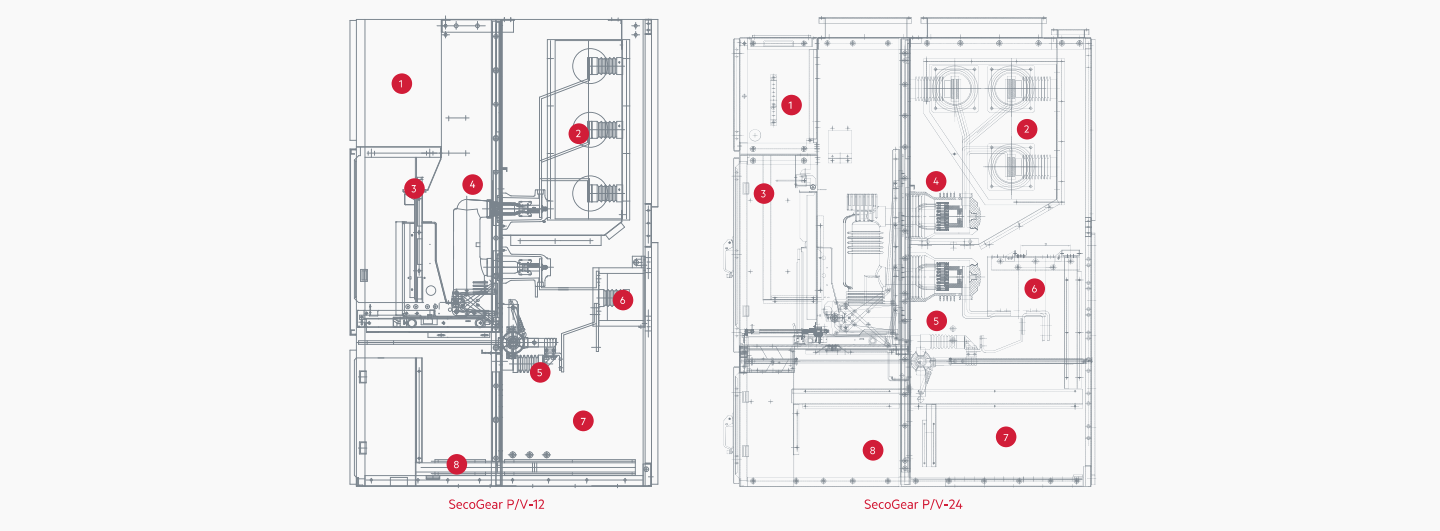

低压室
低压室由带接地系统的金属隔板组成，留有足够的空间放置控制和保护设备。每一开关都装有一条完全隔离的二次控制线通路;形成一条连续的、沿着整个开关设备的低压线通道。
-
母线室
母线室由带接地系统的金属隔板组成。母线整段均可作绝缘处理，SecoGearP/V-12通过等级高达5000A，50kA/4s 的型式试验。SecoGearP/V-24 通过3150A，31.5kA/4s的型式试验。
-
真空断路器室
断路器室由已接地的金属隔板组成，室内带有单独的压力释放通道。该室提供了安全联锁机构，保证真空断路器操作的安全性和可靠性。在断路器室门关闭的情况下，可用面板上的按钮进行操作。断路器与电缆室门有机械联锁，因此有当断路器分闸并移至试验位置(同时接地开关合闸状态)时才能打开电缆室门。
-
机构活门
当断路器位于试验位置时，活门会自动关闭，避免与静触头的接触。当断路器在工作位置时，活门自动打开
-
接地开关
可以从开关柜的正面操作接地开关。接地开关与断路器手车互有机械联锁，只有当断路器在试验位置时，才能操作接地开关。同时,接地开关和电缆室有机械连锁保证安全。
-
电流互感器
电流互感器的一次元件被完全封闭在环氧树脂内，防止污秽物水汽的进入，防护性能卓越。该互感器可配置一个或多个独立绕组，满足测量、计量和保护的不同需要。
-
电缆室
电缆室下部装有支撑电缆的支架。也提供了电缆夹以便固定电缆。此外，金属底板是可分离的。
-
接地铜排
位于电缆室的底部。通过了相应的接地回路动热稳定试验。

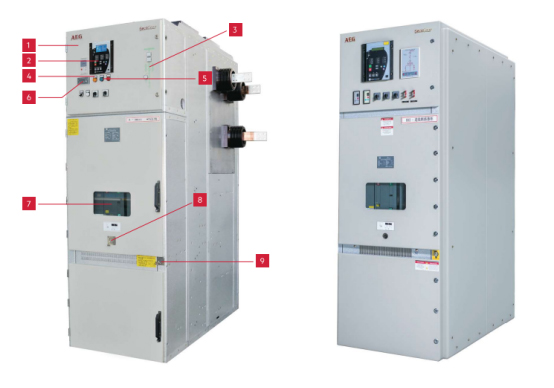

- 01 低压控制和防护室
面板带有全部控制开关和指示灯，视图清晰，操作简便。
- 02 继电保护
可以根据用户的要求安装各品牌的继电保护。
- 03 模拟图
电路模拟图，清晰显示工作状态。
- 04 断路器位置指示灯
断路器位置指示灯能显示其所处的工作试验位置。
- 05 电气操作，带有断路器状态指示灯
断路器分闸/合闸状态指示灯。
- 06 电压检测系统
根据IEC61243-5 标准，开关柜都能可选配备的标准三相电压检测系统以检测电压。
- 07 可视窗口
断路器室门的可视窗口，便于目视检查断路器的位置:(1)断路器的状态(2)弹簧储能机构的状态
- 08 断路器手车操作孔
断路器摇进/摇出操作孔。
- 09 接地开关操作孔
接地开关分闸/合闸,断路器分闸/合闸指令开关,可选 LED 灯，指示弹簧储能机构的“储能”状态。
技术参数
| 额定电压 | kv | 3.6 | 12 | 24 |
| 额定工频耐受电压(1min) | kv | 25 | 42 | 65 |
| 额定雷电冲击耐受电压(1.2/504s) | kv | 40 | 75 | 65 |
| 额定频率 | HZ | 50 | 65 | |
| 额定电流(主母线) | A | 630/125011600/2000/2500/3150/4000*5000* | 6301250/1600/2000/2500/3150* | |
| 额定短时耐受电流(有效值4秒) | kA | 25/315/40/5025/315 | 25/315 | |
| 额定峰值耐受电流 | kA | 63/80/100(125*N125(135*)IPGX | IPGX | |
| IP 防护等级 | 外壳 | IPGX | IPGX | |
| 内部燃弧等级 | G0kAs(50kA/05) | 315kA/1s | ||
